Τρισδιάστατη ανάλυση και παρουσίαση αντικειμένων στο Revit

Μπορούμε πολύ εύκολα να αναλύσουμε ένα αντικείμενο στα στοιχειώδη από τα οποία αποτελείται ως εξής:

Επιλέγουμε την 3D απεικόνιση και μεγεθύνουμε στο αντικείμενο που μας ενδιαφέρει. Στη συνέχεια ενεργοποιούμε το crop box και ρυθμίζουμε τα όριά του. Πατώντας δύο φορές το πλήκτρο V εμφανίζεται ο έλεγχος της εμφάνισης των αντικειμένων. Μπορούμε να απομονώσουμε τα αντικείμενα αναφοράς π.χ. curtain Panels/Wall mullions/Systems και να απενεργοποιήσουμε την εμφάνιση των υπολοίπων.

Αφού παρέμεινε ορατή μόνο η ομάδα που μας ενδιαφέρει μπορούμε να κρύψουμε ένα στοιχείο επιλέγοντάς το με αριστερό κλικ και έπειτα με δεξί κλικ και hide in view - elements.

Έτσι δημιουργείται η πρώτη όψη. Επιλέγουμε την 3Δ όψη στο δένδρο του project browser και με δεξί κλικ επιλέγουμε duplicate view - duplicate. Στην καινούρια 3Δ όψη παραμένει ο προσανατολισμός και το crop box. Πατώντας πάλι δύο φορές το V απομονώνουμε αυτή τη φορά μόνο τα γυάλινα πανέλα της κατασκευής. Επίσης επιλέγουμε χειροκίνητα όλα τα υπόλοιπα και τα κρύβουμε με δεξί κλικ και hide in view - elements.

Κάνουμε πάλι την ίδια διαδικασία διπλασιασμού της όψης απομονώνοντας κάθε φορά διαφορετικά στοιχεία της κατασκευής όπως την κάσα και την αράχνη. Αφου δημιουργηθούν οι όψεις που θέλουμε τις τοποθετούμε σε ένα φύλο εκτύπωσης (εντολή new sheet αν δεν έχουμε δημιουργήσει) με drag n drop και τις στοιχίζουμε μετακινώντας παράλληλα και κατακόρυφα τις όψεις. Προσοχή εδώ στην σειρά τοποθέτησης η οποία ορίζει και την σειρά εμφάνισης κατά την παράθεση, η πρώτη όψη που θα τοποθετηθεί θα καλύπτεται από όλες τις υπόλοιπες, δεν υπάρχει δυνατότητα στοίχισης εκ των υστέρων (send to back/behind) προς το παρόν.

Αφού τοποθετήσουμε τις όψεις σβήνοντας την εμφάνιση των crop boxes και γράφοντας μια περιγραφή με απλό κείμενο για το κάθε στοιχείο έχουμε το παρακάτω αποτέλεσμα:

Η παραπάνω τεχνική μπορεί να χρησιμοποιηθεί για οποιοδήποτε αντικείμενο ή ομάδα αντικειμένων π.χ. στέγη-τεγίδες-κολώνες (roof/trusses/columns) βελτιώνοντας το διακριτικό αποτέλεσμα.

Διαγωνισμός 3D Giza pyramids sunrize

Άλλος ένας διαγωνισμός που έλαβα μέρος. Δοκίμασα με τις πυραμίδες στην Giza:

Δημιουργία κάλυψης σύννεφων. Earth cloud cover.

Σε κάποιες διαστημικές λήψεις στο Max ήθελα να δοκιμάσω να δώσω κίνηση στα σύννεφα. Μετακινώντας και αλλάζοντας κλίμακα σε ένα earth cloud map το οποίο είχε εφαρμοστεί στον πλανήτη το αποτέλεσμα που προκύπτει δεν είναι καθόλου αληθοφανές καθώς τα σύννεφα έχουν τελείως διαφορετικό τρόπο μετακίνησης και εναλλαγής. Πιο συγκεκριμένα στο βόρειο ημισφαίριο κινούνται προς τα ανατολικά και στο νότιο προς τα δυτικά, πυκνώνουν και αραιώνουν, περιστρέφονται.

Για να πετύχω το παραπάνω αποτέλεσμα βρήκα μια εικόνα κάλυψης της γης με σύννεφα την έβαλα στο after effects και χρησιμοποιώντας το εφέ Distort - Liquify και τα εργαλεία που μπορεί να βρει κανείς μέσα στο εφέ όπως το turbulence, το twirl, το pucker, δημιούργησα την επιθυμητή κίνηση στην εικόνα. Απλά αλλάζει κανείς με τα παραπάνω εργαλεία την εικόνα και εφαρμόζει το distortion percentage από 0 έως 100% κατά την διάρκεια του animation. Εδώ θέλει προσοχή στο video που θα δημιουργηθεί να έχει τουλάχιστον τα ίδια καρέ με το βίντεο που τελικά θα προκύψει από το Max γιατί αλλιώς κόβεται και ξεκινάει από την αρχή.

Η αρχική εικόνα που χρησιμοποίησα είναι αυτή:

Το αποτέλεσμα που προκύπτει είναι πολύ καλό, στο παρακάτω video εφάρμοσα την τεχνική αυτή μόνο στην τελευταία λήψη όπου μπορεί να παρατηρήσει κανείς την κίνηση στα σύννεφα.
http://www.youtube.com/watch?v=nzZkTh4eZOI

Σκάλες με καμπύλες και σφηνοειδή πατήματα στο Revit (advanced)

(Πριν συνεχίσετε στα παρακάτω αν δεν έχετε δει την περίπτωση τύπου Π θα πρότεινα να την δείτε.) Ωραία, κάναμε σκάλα τύπου Π αλλά τί γίνεται στην περίπτωση που έχουμε μια σκάλα με τυχαία γωνία και όχι ακριβώς 180 μοιρών; Σε αυτή την περίπτωση σχηματίζουμε με ref planes ή model lines ένα σχήμα όπως αυτό που ακολουθεί το οποίο ορίζεται από τις δύο ευθύγραμμες γραμμές ανάβασης και την διάμεσό τους.

Στη συνέχεια ξεκινάμε και σχεδιάζουμε με ευθύγραμμη γραμμή ανάβασης μέχρι το σημείο που συναντάμε την οριζόντια γραμμή αναφοράς.

Επιλέγουμε τη σχεδίαση κυκλικού τμήματος ανάβασης και ως κέντρο του τόξου επιλέγουμε την τομή της διαμέσου με την οριζόντια γραμμή αναφοράς και ως πρώτο σημείο του τόξου το τελικό σημείο του προηγούμενου ευθύγραμμου τμήματος. Σχεδιάζουμε δεξιόστροφα μια τυχαία γωνία π.χ. 60 μοιρών που στη συνέχεια αλλάζουμε σε 131 μοίρες που είναι η γωνία που διαβάζουμε απο την διασταστιολόγηση του γεωμετρικού σχήματος αναφοράς.

Συνεχίζουμε με ευθύγραμμο τμήμα μέχρι να ολοκληρωθούν τα απαιτούμενα σκαλοπάτια.

Σβήνουμε τα κυκλικά boundaries και σχεδιάζουμε δικά μας με τις εντολές line-fillet.

Βγαίνουμε από το edit mode και ελέγχουμε το αποτέλεσμα.

Σκάλες με καμπύλες και σφηνοειδή πατήματα στο Revit

Στο Revit πολύς κόσμος δυσκολεύεται να κατασκευάσει σκάλες "ελληνικού τύπου" δηλαδή με σφηνοειδή πατήματα πάνω στην καμπύλη χωρίς πλατύσκαλο. Οι σκάλες αυτές είναι ιδανικές για να σκοντάφτεις και να γκρεμοτσακίζεσαι και επίσης είναι πιο δύσκολες στην κατασκευή. Παρόλα αυτά επειδή βρισκόμαστε στην Ελλάδα και το άσπρο το βλέπουμε μαύρο ας δούμε κάποιες τεχνικές κατασκευής κλιμακοστασίων στο Revit.

Πρώτα απόλα να αναφέρουμε οτι καλό είναι πριν ξεκινήσουμε την σχεδίαση της κλίμακας να σχεδιάσουμε κάποιες γραμμές αναφοράς με ref planes η απλά model lines οι οποίες θα περιγράφουν τα όρια της σκάλας, του φαναριού, κεντρικά σημεία, σημεία περιστροφής, γραμμές ανάβασης ή οτιδήποτε άλλο μπορεί να μας φανεί χρήσιμο κατά την σχεδίαση.

Αρχικά θα σχεδιάσουμε μια σκάλα τύπου Π με σφηνοειδή πατήματα χωρίς πλατύσκαλο. Στο παρακάτω σχήμα φαίνεται η σχεδίαση των γραμμών ανάβασης, και κάποιων ορίων που έχουν σχεδιαστεί με ref plane.

Ξεκινάμε επιλέγοντας κατασκευή σκάλας μέσω ευθείας γραμμής ανάβασης (stair-run-line). Σαν τύπο επιλέγουμε monolithic. Πατάμε πάνω στην αριστερή γραμμή ανάβασης και έπειτα στην διασταύρωση με το οριζόντιο όριο για να ολοκληρωθεί το πρώτο ευθύγραμμο τμήμα.

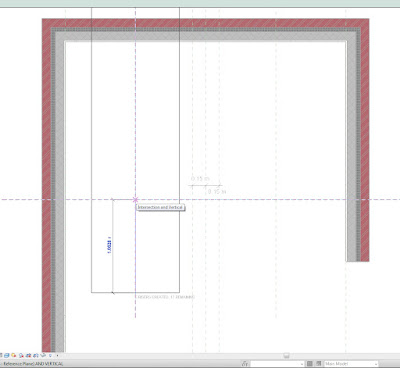

Στη συνέχεια επιλέγουμε την καμπύλη γραμμή ανάβασης (run - Center ends arc) και δίνουμε ως κέντρο την τομή του οριζόντιου τμήματος αναφοράς με την μεσοκάθετο του φαναριού (instersection). Αφού δοθεί το κέντρο του τόξου το δεύτερο σημείο που δίνεται είναι το σημείο που σταμάτησε το ευθύγραμμο τμήμα της γραμμής ανάβασης, πλησιάζοντας στο σημείο γίνεται αυτόματα snap που δεν εμφανίζεται οπότε δεν μας απασχολεί η ακρίβεια του δεύτερου σημείου. Ξεκινάει εκεί ακριβώς που σταματήσαμε. Κάνοντας κλικ σχηματίζει μια προεπισκόπηση του κυκλικού τμήματος.

Κινούμε το ποντίκι κατά την δεξιόστροφη φορά και κάνουμε κλικ σε ένα τυχαίο σημείο έστω στις 60 μοίρες. Το κυκλικό τμήμα σχεδιάζεται. Μετά πατάμε πάνω στο εικονίδιο των μοιρών και θέτουμε 180. Αν η σκάλα σχεδιαστεί λάθος πιάνουμε το αριστερό αρχικό grip του ευθύγραμμου τμήματος ανάβασης και το μετακινούμε προς τα κάτω ή προς τα πάνω και πάλι προς την αρχική του θέση.

Αφού δημιουργήθηκε και το κυκλικό τμήμα επιλέγουμε ξανά το ευθύγραμμο τμήμα της ανάβασης και σχεδιάζουμε το δεύτερο ευθύγραμμο τμήμα της σκάλας. Πάλι εδώ το snap γίνεται αυτόματα αν πλησιάζουμε στο τελικό σημείο του κυκλικού τμήματος. Μετά την δημιουργία του τελευταίου τμήματος μπορούμε να ελέγξουμε την στοίχιση των δυο ευθύγραμμων τμημάτων από τα grip τους προσθέτωντας ή αφαιρώντας πατήματα στο δεξί και αριστερό τμήμα.

Στη συνέχεια σβήνουμε τα κυκλικά όρια που εμφανίζονται με πράσινο χρώμα και στοιχίζουμε τα κάθετα στις γραμμές αναφοράς χρησιμοποιώντας κατά προτίμηση την εντολή align.

Έπειτα πατώντας boundary και line σχεδιάζουμε όρια σχήματος Π για το κυκλικό τμήμα, συνολικά απαιτούνται 6 νέα ευθύγραμμα τμήματα για την σχεδίαση ενός μεγάλου και ενός μικρού Π στο φανάρι. Εγώ σχεδίασα λίγο πιο σύνθετα boundaries και προέκυψε αυτό:

Επίσης μπορείτε να δείτε τομές και όψεις που προκύπτουν από την συγκεκριμένη τεχνική με επιλεγμένο το smooth underside of winder στις ιδιότητες που κάνει λεία την κατασκευή του ουρανού.

Evermotion - CgSociety loading errors

Έχω connex με εναν philips router και βαριά sites όπως αυτά της evermotion και της cgsociety δεν μπορούσα να τα ανοίξω. Ακόμη και μετά από άπειρα reload τα thumbnails δεν φόρτωναν. Πήρα τηλέφωνο στο ΟΤΕ και μου είπαν να χρησιμοποιήσω proxy.

Tools - Internet options - connections - LAN settings - use a proxy server

και λειτουργούν όλα άψογα πλέον. Είχα πρόβλημα ακόμα και στα thumbnails του youtube και στο google images. όχι πια :)

3ds max scripts: object detacher - floor generator - UVW random modifier

Αυτά τα τρία απίθανα scripts μπορείτε να τα βρείτε στις παρακάτω διευθύνσεις:

http://www.neilblevins.com/soulburnscripts/soulburnscripts.htm
http://www.cg-source.com/floorgenerator.php
http://forums.cgsociety.org/attachment.php?attachmentid=108457

Συνδυάζοντάς τα μπορούμε εύκολα να δημιουργήσουμε τοίχους, πατώματα, πλάκες πεζοδρομίου κλπ. Με το floor generator δημιουργούμε το μοντέλο, με το object detacher το διασπούμε σε τμήματα και με το uvw random μπορούμε να τοποθετήσουμε σε όλα τα τμήματα ένα συγκεκριμένο υλικό με τυχαία εφαρμογή. Τα scripts δουλεύουν μια χαρά στο Max 2010 64bit που χρησιμοποιώ.

Ένα παράδειγμα που δοκίμασα είναι αυτό:

Δημιουργία έξυπνων περσίδων, blinds in Revit

Δημιουργούμε έναν καινούριο τοίχο χρησιμοποιώντας τον τύπο storefront. Η συγκεκριμένη κατηγορία μπορεί να εισαχθεί μέσα στους κανονικούς τοίχους με ένα απλό drag n drop.

Μετά την εισαγωγή πηγαίνουμε σε μία όψη και χρησιμοποιώντας τα shape handles αλλάζουμε το μέγεθος του ανοίγματος.

Το ενδιαφέρον στο Revit είναι οτι αντί για απλό πανέλο τζαμιών μπορεί να χρησιμοποιήσει κανείς έναν από τους τύπους των τοίχων που έχει δημιουργήσει, οπότε πάμε να δημιουργήσουμε μια κατηγορία τοίχου που θα παίξει τον ρόλο των περσίδων. Επιλέγουμε το storefront και πατάμε edit type και duplicate και δίνουμε για όνομα blinds. Οι ρυθμίσεις του αντικειμένου blinds φαίνονται στη συνέχεια....

Δίνουμε ΟΚ και στην συνέχεια επειδή άλλαξε ο τύπος storefront σε blinds πατάμε πάλι edit type, αλλάζουμε τον τύπο σε storefront και ως Curtain Panel αντι για System Panel : Glazed  θέτουμε Curtain Wall : blinds και δίνουμε ΟΚ. Αν μας ζητήσει να σβήσει κάτι δίνουμε ΟΚ. Τώρα έχουν μπει τα rectangular mullions 50X150 ως περσίδες. Επειδή είναι λίγο χοντροκομμένα επιλέγουμε ένα από αυτά και πατάμε edit type αλλάζοντας τις ιδιότητές του όπως φαίνεται παρακάτω.

Δίνοντας ΟΚ το άνοιγμα έχει αποκτήσει περσίδες που μπορούμε να ελέγξουμε τη θέση τους, την κλίση τους, και το μέγεθός τους. Αν θέλουμε τα αλλάξουμε το σχήμα τους απλά δημιουργούμε μια καινούρια οικογένεια (file, new family) χρησιμοποιώντας το Metric Profile Mullion ως template, και το φορτώνουμε στα blinds αντί για το rectangular mullions 50X150 που χρησιμοποιήσαμε παραπάνω.

'Eλεγχος ύψους στέγης στο Revit Architecture

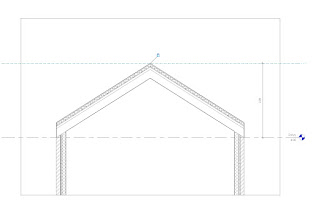

Δημιουργούμε μια τομή και στη συνέχεια ένα οριζόντιο ref plane ή ένα νέο level.
Διαστασιολογούμε το ref plane με μια aligned dimension.
Με την εντολή align επιλέγουμε πρώτα το ref plane και μετά την κορυφή της στέγης.
Κάνοντας καλό zoom in και πατώντας το tab επιλέγεται η κορυφή που εμφανίζεται με ένα bullet. Προσοχή εδώ να μην είναι ενεργό το thin lines.

στη συνέχεια κλειδώνουμε τα δύο στοιχεία πατώντας το λουκετάκι.

τέλος αν μετακινήσουμε το ref plane ή αν αλάξουμε την διάσταση ακολουθεί και η στέγη.

dolly zoom, vertigo shot στο 3ds max

Για να εφαρμόσουμε την τεχνική αυτή στο max απλά μετακινούμε την κάμερά μας κατά μήκος της διεύθυνσης σκόπευσης. Για να ΄"πετύχει" το εφέ απαιτούνται να υπάρχουν αντικείμενα σε κοντινή και μακρινή απόσταση ή αντικείμενα με προσανατολισμό προς την διέυθυνση σκόπευσης όπως ένας διάδρομος ξενοδοχείου. Για να μετακινηθούμε κατά την διεύθυνση της κάμερας μπορούμε να χρησιμοποιήσουμε την εντολή dolly camera που εμφανίζεται κάτω δεξιά στα μενού μετακίνησης της κάμερας.

Για να αλλάξουμε το πεδίο όρασης όσο χρειάζεται αλλάζοντας τις παραμέτρους FOV ή Lens στις ιδιότητες της κάμερας μπορούμε να κρατήσουμε την αρχική εικόνα δημιουργώντας ένα αντίγραφο της κάμεράς μας στην αρχική της θέση και έπειτα να αλλάξουμε τις παραμέτρους μέχρι η εικόνα μας να μοιάζει με την εικόνα του αντιγράφου που είναι ουσιαστικά η αρχική κατάσταση.

Με αυτή την τεχνική έχουμε το παρακάτω αποτέλεσμα:
http://www.youtube.com/watch?v=BxdKASsnhYY
